全向機器人底盤的全向輪運動特性分析

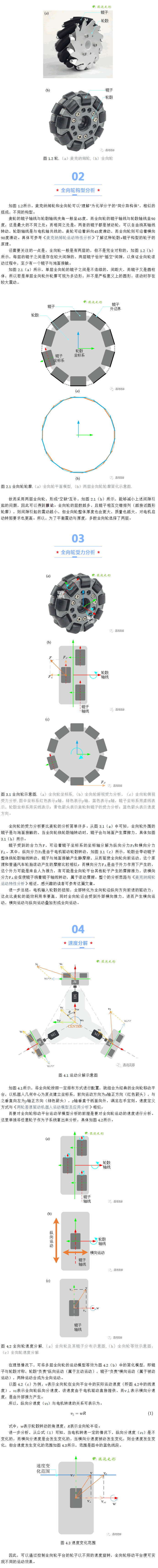

本文先描述了全向輪的構型及基本特點，接著對單個全向輪進行了受力分析，指出了電機轉矩與全向輪所受分力的關系，并在此基礎上分析了全向輪縱向分速度與電機輸出轉速之間的關系，給出速度分解方程；最后，總結分析了全向輪的在實際使用過程中的特點及問題。

比起麥輪平臺，全向輪平臺不怎么常見，且看起來似乎沒有那么“協調”，全向輪平臺之所以“長成”這樣，主要是依據全向輪本身的運動特性而設計的。

麥輪平臺和全向輪平臺均能實現前行、橫移、斜行、旋轉及其組合等多種運動方式。麥輪平臺的全向移動效果是通過四個麥克納姆輪協同轉動而達到的，而全向輪移動平臺與之類似，也是通過三或四個全向輪協同轉動而實現全向移動的。兩者最基本的原理是接近的，但又有些許的不同，我們先從兩種輪子的構型來分析。

總結上述分析，全向輪運動過程中存在較大滾動摩擦，輥?zhàn)拥哪�損比普通輪胎嚴重，因此適用于比較平滑的路面，若遭遇粗糙復雜的地形時耐久性要大打折扣。

全向輪旋轉角速度與全向輪的縱向分速度是呈正比關系的，而橫向分速度是與外部作用力相關。

此外，由于輥?zhàn)又�間的非連續性，盡管采用兩層的全向輪，在運動過程仍存在連續微小震動，這需要設計懸掛機構等輔助機構來消除，也可改變輥?zhàn)硬牧蠈傩允沟幂佔幼冘泚?lái)減小震動幅度。單個全向輪的零部件較多，因此生產制造成本也較高。
